Zentrale Sicherheit für Ihre medizinische Infrastruktur
Medizinische Gasanlagen sind ein zentraler Bestandteil moderner Gesundheitseinrichtungen. Sie stellen sicher, dass Sauerstoff, medizinische Druckluft, Vakuum und weitere Gase jederzeit zuverlässig verfügbar sind – unabhängig davon, ob es sich um ein Krankenhaus, ein OP-Zentrum, ein Labor oder ein MVZ handelt. Die Anforderungen an Technik, Sicherheit und Konformität sind hoch, denn diese Anlagen beeinflussen sowohl den laufenden Betrieb als auch Prüfungen, Zertifizierungen und die Versorgungssicherheit unmittelbar.
Wer Verantwortung für Gebäude, medizinische Abläufe oder technische Prozesse trägt, steht häufig vor den gleichen Herausforderungen: Die Anlage muss stabil funktionieren, Normen müssen erfüllt sein, Dokumentation und Überwachung müssen jederzeit stimmig und prüffähig vorliegen, und gleichzeitig sollen Betriebskosten planbar bleiben. Ein klarer Überblick über die technischen Grundlagen, gesetzlichen Vorgaben und wesentlichen Funktionsbereiche hilft dabei, Entscheidungen fundiert, sicher und effizient zu treffen.
Was benötige ich für eine medizinische Gasanlage?
Medizinische Gase sichern wichtige klinische Abläufe ab. Sauerstoff wird für Beatmung und Intensivmedizin benötigt, medizinische Druckluft für Geräte und Instrumente, Vakuum für Absaugungen und viele Eingriffe. Auch CO₂ oder N₂O kommen je nach Fachbereich zum Einsatz, ebenso wie hochreine Labor- und Spezialgase.
Damit diese Versorgung zuverlässig funktioniert, arbeiten medizinische Gasanlagen als geschlossenes System: Gasquellen erzeugen oder speichern das Gas, Leitungsnetze transportieren es durch das Gebäude und Entnahmestellen stellen es in OP, Patientenzimmer oder Labor bereit. Redundanzen, Überwachungs- und Sicherheitssysteme sorgen dafür, dass selbst bei Störungen oder Wartungsarbeiten keine Unterbrechung entsteht.
Der konkrete Bedarf hängt von der Größe und dem Einsatzzweck der Einrichtung ab. Zu den typischen Komponenten gehören:

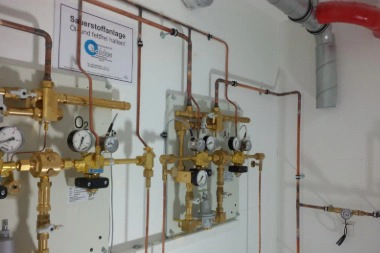

Zentrale Versorgungseinheiten
Sauerstoff-, Druckluft- und Vakuumanlagen

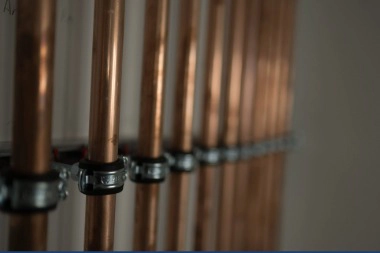

Leitungsnetz & Entnahmestellen
Kupfer- oder Edelstahlrohre nach DIN EN 13348
Kompressoren & Filtertechnik
Für Atemluft und chirurgische Instrumente

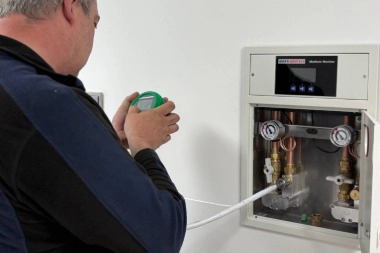

Ventil- und Kontrollstationen
Für die Sicherheit in Ihrer medizinischen Einrichtung

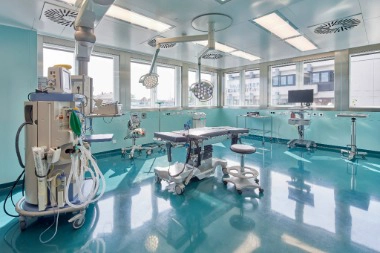

Versorgungseinheiten im OP & auf Station
Deckenversorgung und Medienversorgungseinheiten

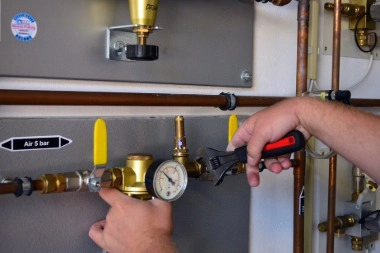

Service & Wartung
Regelmäßige Inspektionen, 24/7-Notfallservice
Wie funktioniert eine medizinische Gasanlage?
Eine medizinische Gasanlage sichert die Versorgung mit lebenswichtigen Gasen wie Sauerstoff, Druckluft oder CO₂ – rund um die Uhr. Sie besteht aus mehreren aufeinander abgestimmten Komponenten:

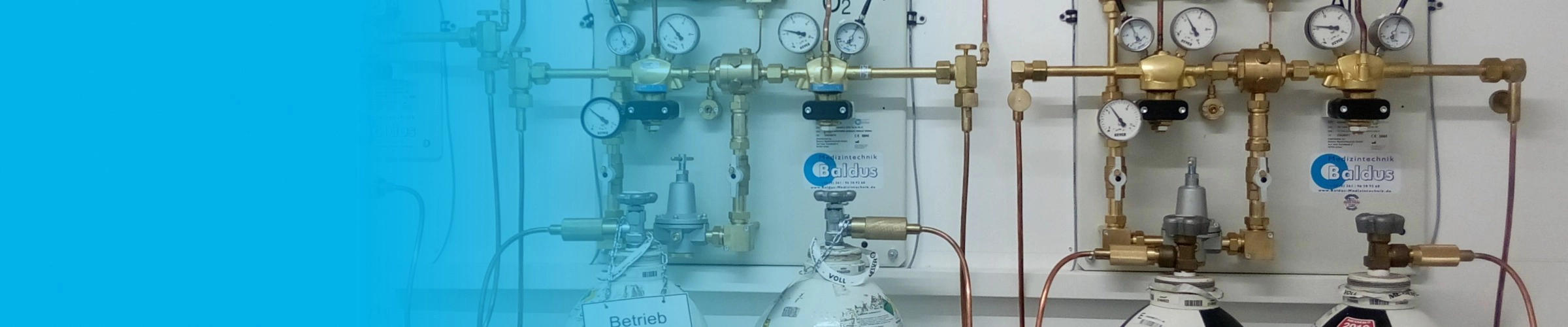

Zunächst wird das Gas zentral erzeugt oder bereitgestellt – z. B. über Kompressoren, Kaltvergasertafeln oder Flaschenbatterien. Anschließend wird es in der Druckregelstrecke auf das erforderliche Niveau gebracht und bei Bedarf zusätzlich aufbereitet – z. B. getrocknet, gefiltert und überwacht.
Über ein Rohrleitungssystem gelangt das Gas zu den Entnahmestellen in OP, Station oder Labor. Dort sorgen Versorgungseinheiten und Druckregler für eine normgerechte und sichere Bereitstellung – angepasst an die jeweilige Anwendung.
Alle Anlagenkomponenten werden kontinuierlich elektronisch überwacht, um maximale Betriebssicherheit zu gewährleisten.

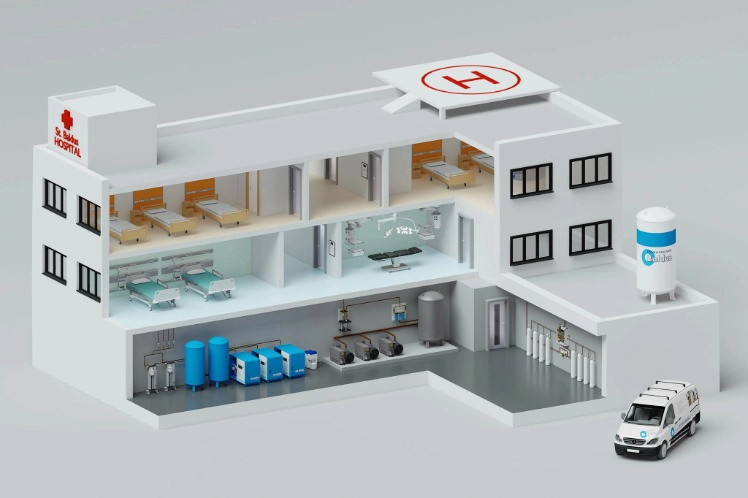

Wer benötigt eine medizinische Gasanlage?
Medizinische Gasanlagen sind in allen Einrichtungen notwendig, in denen Patient:innen mit Gasen behandelt oder medizinische Geräte betrieben werden:
Damit gehören medizinische Gasanlagen zu den unverzichtbaren Bausteinen einer modernen medizinischen Infrastruktur.
Technischer Aufbau medizinischer Gasanlagen
Der Aufbau einer medizinischen Gasanlage folgt einem klar strukturierten System, das aufeinander abgestimmte Komponenten umfasst. Die Gasquellen bilden dabei den Ausgangspunkt. Hier befinden sich Sauerstofftanks, Flaschenbündel, Kompressoren für medizinische Druckluft, Vakuumpumpen oder gaserzeugende Systeme wie Stickstoff- und Sauerstoffgeneratoren. Sie erzeugen oder speichern das Gas in der benötigten Reinheit und Menge.
Umschalt- und Entspannungsanlagen regulieren im nächsten Schritt den Druck und sorgen dafür, dass die Versorgung auch im Störfall automatisch weiterläuft. Moderne Anlagen überwachen den Zustand der Gasversorgung, informieren über Systemzustände und kommunizieren mit der Gebäudeleittechnik, um jederzeit vollständige Transparenz zu bieten.
Das Leitungsnetz aus Kupfer oder Edelstahl verteilt die Gase in alle relevanten Bereiche. Kupferrohre nach DIN EN 13348 sind sauerstofffrei, fettfrei und speziell für medizinische Anwendungen vorbereitet. Edelstahlleitungen werden eingesetzt, wenn besonders hohe Reinheitsanforderungen bestehen, etwa im Laborumfeld. Ein zentraler Qualitätsfaktor ist das Schutzgas-Hartlötverfahren, das die Bildung von Zunder verhindert und dauerhaft höchste Reinheit im Rohrinneren sicherstellt.
Sensorik und Überwachungstechnik gewährleisten die Betriebssicherheit. Dazu gehören CO- und CO₂-Sensoren, Systeme zur Taupunktüberwachung, Druck- und Temperaturüberwachung sowie Raumluftsensorik in Technik- und Gaslagerräumen. Diese Systeme arbeiten kontinuierlich und lösen optische und akustische Warnungen aus, bevor kritische Situationen entstehen.
Die Entnahmestellen bilden die letzte Stufe der Versorgung. Sie sind gasartspezifisch kodiert und verhindern dadurch Verwechslungen. Je nach Einsatzbereich kommen Wandpaneele, Deckenversorgungseinheiten, Bettenausstattungen oder modulare Versorgungssysteme zum Einsatz.
Was bei der Planung den entscheidenden Unterschied macht
Eine medizinische Gasanlage begleitet ein Gebäude über viele Jahre. Sie ist ein sicherheitsrelevantes System, dessen Performance ausschlaggebend für medizinische Abläufe, Zertifizierungen und Betriebssicherheit ist. Deshalb ist eine ganzheitliche Planung entscheidend.
Wer wirtschaftlich denkt, hat vor allem planbare Kosten, transparente Abläufe und eine reibungslose Abnahme im Blick. Eine gut strukturierte Planung verhindert spätere Nacharbeiten und gewährleistet, dass die Anlage sofort einsatzbereit und auditfähig ist. Insbesondere in Einrichtungen wie MVZ oder OP-Zentren spielt dieser Aspekt eine große Rolle, denn der tägliche Betrieb ist eng getaktet und lässt kaum Raum für Unklarheiten oder Störungen.
Fachplaner wiederum benötigen verlässliche technische Informationen, CAD-Daten, Leistungsbeschreibungen und genaue Schnittstellenangaben. Eine klare Dokumentation während der Planungsphase stellt sicher, dass Installation, Inbetriebnahme und spätere Prüfschritte ohne Verzögerungen durchgeführt werden können. Je präziser die Abstimmung zwischen Planungsbüro, Bauleitung und Hersteller erfolgt, desto effizienter verlaufen alle Projektphasen.
In technischen Abteilungen von Kliniken steht hingegen die Betriebssicherheit im Mittelpunkt. Für sie sind robuste Technik, schnelle Reaktionszeiten, zuverlässige Prüfprotokolle und digitale Überwachungssysteme entscheidend. Eine Anlage, die bereits bei der Planung auf Wartungsfreundlichkeit und einfache Zugänglichkeit ausgerichtet wird, erleichtert den Betrieb langfristig und reduziert Ausfallzeiten.
Wechseln lohnt sich!
Sie haben bereits eine Gasversorgung? Mit unserem Service profitieren Sie von schneller Hilfe, verlässlicher Betreuung und echter Qualität „Made in Germany“.
FAQ zu medizinische Gasanlagen
Ihre häufig gestellten Fragen zu medizinischen Gasanlagen.
Unsere Systeme decken alle gängigen medizinischen Gase ab – darunter Sauerstoff (O₂), medizinische Druckluft, Vakuum, Stickstoff (N₂), Kohlendioxid (CO₂) und Lachgas (N₂O). Je nach Einsatzbereich konfigurieren wir Ihre Anlage individuell – zentral, dezentral oder kombiniert.
Ja. Auch ambulante OP-Zentren, MVZ oder Tierkliniken profitieren von einer normgerechten und wirtschaftlichen Gasversorgung. Wir bieten modulare Systeme, die sich flexibel an Platzverhältnisse, Leistungsbedarf und Budget anpassen lassen – inklusive Wartung und Support.
Die Dauer hängt vom Projektumfang ab. In der Regel benötigen wir 2 bis 4 Wochen für die Planungsphase und weitere 1 bis 3 Wochen für die Installation, je nach Größe, Baufortschritt und Koordination mit anderen Gewerken. Unsere Expert:innen begleiten Sie dabei von Anfang an – mit CAD-Plänen, Abstimmung und technischer Dokumentation.
Zuverlässige medizinische Gasversorgung für Ihre Einrichtung
Von Planung über Installation bis zur Wartung: Wir bieten komplette Lösungen für sichere medizinische Gasanlagen.
